实用新型专利：一种F型扳手

（专利号：ZL 2018 2 1587945.8）

刘凤霞（山东省中远天然气技术服务有限责任公司）

摘要：本实用新型专利一种F形扳手，包括手柄、固定齿、活动齿、滑动件和锁紧件，手柄为竖直设置的直条形杆，固定齿和活动齿均为水平设置且相互平行并上下间隔设置的直条形杆，活动齿位于所述固定齿的下方，固定齿的一端与手柄上端端部连接，活动齿的对应端通过滑动件与手柄滑动连接，锁紧件安装于滑动件上，其用以将滑动件固定限位在其滑动轨迹的任意位置处。其结构简单，将活动齿通过滑动件与手柄滑动连接，并由锁紧件将滑动件固定限位其在手柄上滑动轨迹的任意位置处，从而实现活动齿与固定齿之间的距离可调，使得该F扳手能适应性强。

关键词：F形扳手 结构简单 距离可调

传统的F扳手使用时，利用扳手前端两个圆柱短柄来卡住阀门手轮的边缘，通过扳动手柄来转动阀门手轮，即可达到开关阀门的目的。但在实际使用过程中,传统的F扳手尚有不足之处。

一、背景技术

F扳手是开、关阀门,维护、维修阀门的理想工具,是阀门专用扳手。但在使用过程中,传统的F扳手有些不足之处，比如需要携带多种型号的F扳手，有时还存在操作费力、费时等问题。

为了解决上述技术问题，本实用新型的目的在于提供一种开口可调的F形扳手，其结构简单，使用方便，适应性强。

二、实用新型内容

为了实现上述目的，本实用新型的技术方案如下：

一种F形扳手，包括手柄、固定齿、活动齿、滑动件、锁紧件和活动扳手头，手柄为竖直设置的直条形杆，固定齿和活动齿均为水平设置直条形杆，且二者相互平行并上下间隔设置的设置于所述手柄的一侧，活动齿位于固定齿的下方，固定齿的一端与手柄上端端部连接固定，活动齿靠近手柄的一端通过滑动件与手柄滑动连接，锁紧件安装于滑动件上，活动齿可沿手柄长度方向上下滑动，且可经锁紧件在其滑动轨迹的任意一点固定住，活动扳手头具有固定夹头和活动夹头，固定夹头远离夹口的一端通过连接件与手柄的下端可拆卸连接。

上述技术方案的有益效果在于：其结构简单，将活动齿通过滑动件与手柄滑动连接，并由锁紧件将滑动件固定限位其在手柄上滑动轨迹的任意位置处，从而实现活动齿与固定齿之间的距离可调，使得该F扳手适应性强，同时在手柄的下端可拆卸的设置活动扳手头，使得该F形扳手的适应性更强。

方案中滑动件为竖直设置的滑筒，滑筒为管状，其滑动套设在手柄上，并可沿手柄长度方向上下滑动，活动齿的对应端与滑筒侧壁的对应处连接，滑筒侧壁上沿径向设有螺孔，锁紧件为与螺孔相配合的锁紧螺栓，锁紧螺栓与螺孔螺纹连接，拧紧锁紧螺栓至其与手柄抵接以将滑筒固定在手柄上，或拧松锁紧螺栓以将滑筒松开。其有益效果在于：结构简单。

方案中手柄上位于锁紧螺栓的位置设有滑槽，滑槽沿手柄长度方向延伸至靠近手柄两端端部的位置，且滑槽的槽口至槽底的深度由上向下逐渐减小，拧紧锁紧螺栓至其与滑槽的槽底抵接，以将滑筒固定在手柄上，或拧松锁紧螺栓以将滑筒松开。其有益效果在于：在锁紧螺栓与滑槽槽底抵接时，活动齿与固定齿之间的间隔距离固定，在使用该F扳手时，活动齿会受到挤压力的左右具有向下滑动的趋势，而将滑槽的槽口至槽底的深度由上向下逐渐减小，使得活动齿在受到挤压力的作用下使得锁紧螺栓与滑槽槽底抵接的愈来愈紧，反而会限制活动齿向下滑动的趋势。

上述技术方案中还包括套杆，套杆为竖直设置的直条形杆，其上端端部的中部向下凹设有与手柄相配合的槽体，手柄的下端由上向下伸入到槽体内并与其可拆卸连接。其有益效果在于：设置套杆，使得F形扳手使用时更加省力或适应不同作业空间对工具的长短要求。

上述技术方案中所述手柄的横截面为正多边形，滑筒横截面的孔形为与手柄相配合的正多边形孔。其有益效果在于：使得滑筒仅能沿手柄上下滑动，而不能相对转动，利用锁紧螺栓将滑筒固定限位其在手柄上滑动轨迹的任意位置处，使得其结构简单。

三、具体实施方式

以下结合附图对本实用新型专利的原理和特征进行描述。

附图说明：

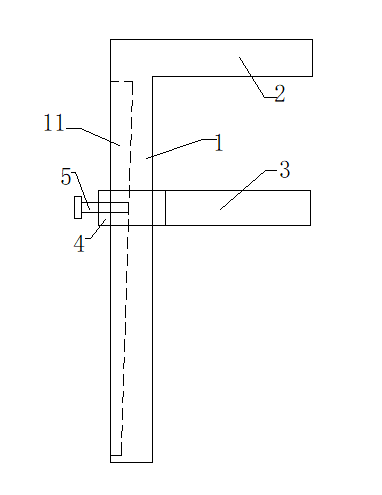

图1 F形扳手的结构简图1                    图2  F形扳手的结构简图2

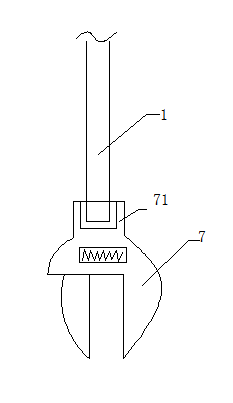

图3 F形扳手手柄的下端与活动扳手头的连接简图

图中：1手柄、11滑槽、2固定齿、3活动齿、4滑动件、5锁紧件、6套杆、61槽体、7活动扳手头、71连接件

如图1和图3所示，本F形扳手，包括手柄1、固定齿2、活动齿3、滑动件4、锁紧件5和活动扳手头7，手柄1为竖直设置的直条形杆，固定齿2和活动齿3均为水平设置直条形杆，且二者相互平行并上下间隔设置的设置于手柄1的一侧，活动齿3位于固定齿2的下方，固定齿2的一端与手柄1上端端部连接固定，活动齿3靠近手柄1的一端通过滑动件4与手柄1滑动连接，锁紧件5安装于滑动件4上，活动齿3可沿手柄1长度方向上下滑动，且可经锁紧件5在其滑动轨迹的任意一点固定住，活动扳手头7具有固定夹头和活动夹头，固定夹头远离夹口的一端通过连接件71与手柄1的下端可拆卸连接。其结构简单，将活动齿通过滑动件与手柄滑动连接，并由锁紧件将滑动件固定限位其在手柄上滑动轨迹的任意位置处，从而实现活动齿与固定齿之间的距离可调，使得该F扳手适应性强，其中，活动齿和固定齿远离手柄的一端相互齐平，同时在手柄的下端可拆卸的设置活动扳手头，使得该F形扳手的适应性更强。

上述技术方案中柄1的横截面为正多边形，滑动件4为竖直设置的滑筒，滑筒为管状，其横截面的孔形为与手柄1相配合的正多边形，滑筒滑动套设在手柄1上，其可沿手柄1长度方向上下滑动，活动齿3的对应端与滑筒侧壁的对应处垂直连接，滑筒侧壁上沿径向设有螺孔，锁紧件5为与螺孔相配合的锁紧螺栓，锁紧螺栓与螺孔螺纹连接，拧紧锁紧螺栓至其与手柄1抵接以将滑筒固定在手柄上，或拧松锁紧螺栓以将滑筒松开，从而使得滑筒仅能沿手柄上下滑动，而不能相对转动，利用锁紧螺栓将滑筒固定限位其在手柄上滑动轨迹的任意位置处，使得其结构简单。

锁紧螺栓设置于滑筒背离活动齿的位置，滑槽的上端靠近固定齿，其下端延伸至靠近手柄的下端，但滑槽的两端均不贯通于手柄的上下两端。

上述技术方案中手柄1上位于锁紧螺栓的位置设有滑槽11，滑槽11沿手柄1长度方向延伸至靠近手柄1两端端部的位置，且滑槽11的槽口至槽底的深度由上向下逐渐减小，拧紧锁紧螺栓至其与滑槽11的槽底抵接，以将滑筒固定在手柄1上，或拧松锁紧螺栓以将滑筒松开，在锁紧螺栓与滑槽槽底抵接时，活动齿与固定齿之间的间隔距离固定，在使用该F扳手时，活动齿会受到挤压力的作用具有向下滑动的趋势，而将滑槽的槽口至槽底的深度由上向下逐渐减小，使得活动齿在受到挤压力的作用下使得锁紧螺栓与滑槽槽底抵接的愈来愈紧，反而会限制活动齿向下滑动的趋势。

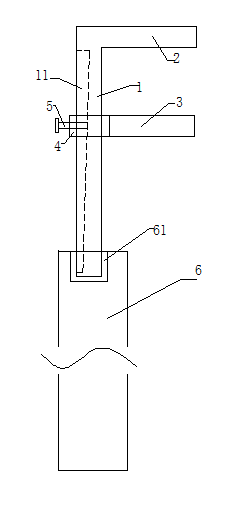

如图2所示，上述技术方案中还包括套杆6，套杆6为竖直设置的直条形杆，其上端端部的中部向下凹设有与手柄1相配合的槽体61，手柄1的下端由上向下伸入到槽体61内并与其可拆卸连接，设置套杆，使得F形扳手使用时更加省力。

其中，套杆6上的外壁上可套设防滑橡胶层，如此，在使用该F形扳手时，手感更好。

为了进一步的提高F形扳手的适用性，固定齿和活动齿可均采用与对应规格内六角螺栓相配合的正六边形柱，在部分情况下，可利用其拧开内六角螺栓。

优选连接件为圆筒，其一端活动扳手头的固定夹头远离夹口的一端，其另一端远离固定夹头的夹口的一端，且孔形为与手柄相配合的正多边形，手柄的的对应端伸入到连接件内，将二者可拆卸连接。

附件1：实用新型专利证书：一种F型扳手（专利号：ZL 2018 2 1587945.8）
