LPG汽车槽车装车系统操作规程

LPG汽车槽车装车系统操作规程

1、规范性引用文件

山东LNG操作手册PID图：

山东LNG项目接收站工程储运设施工艺管道及仪表流程图（六十）45-00/77

2、术语和定义

下列术语和定义适用于本文件。

液化石油气

液化石油气(Liquefied Petroleum Gas,简称LPG) LPG的主要组分是丙烷（超过95%），还有少量的丁烷。LPG在适当的压力下以液态储存在储罐容器中，常被用作炊事燃料。在国外，LPG被用作轻型车辆燃料已有许多年。

3、技术要求

性能参数

1 、LPG汽车装车鹤管（0322-LA-02A/B/C/D）

2、 LPG汽车装车泵（0322-P-02~05）

3 、液化石油气储罐（0322-TK-02~04）

4、工艺流程

（一）工艺流程简述

山东LNG_LPG汽车装车系统在2个装车岛上各设2个LPG 装车位，共4个LPG装车位。山东LPG汽车装车设施主要是在LPG外输管道事故停输时，通过槽车外输LPG。

LPG液相：自轻烃罐区装车泵0306-P-02~05来的LPG经过DN250的总LPG装车管线分别进入管径DN50的LPG汽车装车鹤管0322-LA-02A/B/C/D对LPG汽车进行装车；

LPG气相：LPG自鹤管0322-LA-02A/B/C/D经过DN25管线进入DN100的气相总管，最终回到轻烃储罐0306-TK-02~04。

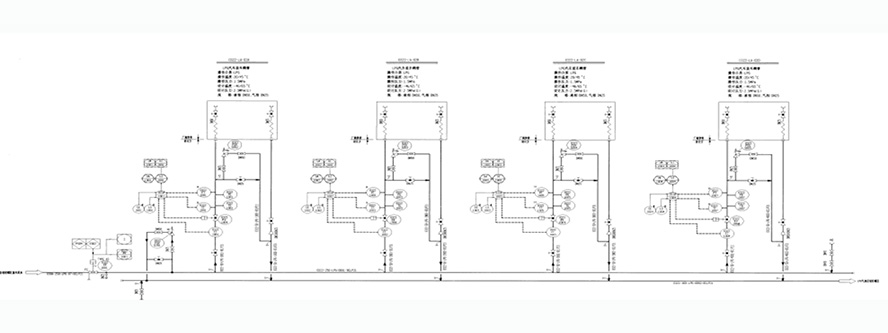

（二）工艺流程简图

工艺流程简图如图1所示

5、LPG槽车装车

（一）装车前的准备

装车前需要从以下几个方面进行检查：

1．检查装车系统确保安全消防设施合格，包括安全网、安全罩、盲板、防爆板、避雷及防静电设施、防毒、防尘、事故急救设施、消火栓、可燃气体监测仪、火灾报警系统；

2．生产指挥系统的通讯已经畅通，装置区道路畅通，与生产无关杂物已清除各类备品、备件、专用工、器具等已备齐；

3．司机将车开到地磅上，到开票室开提货票，司机和押运员留下通讯工具和火种，确认LPG储罐压力、液位显示正常。

（二）LPG槽车停车

1．司机根据提货票将车开到相应鹤位，车速不得大于5公里/小时，按指示位置停好拉起手闸，用枕木把两侧车轮挡好防止槽车滑行发生事故；

2．检查槽车液位计显示正常（空车液位计应指示为零），用可燃气体分析仪检测现场没有泄露；

3．操作员将槽车连接到接地系统，进行静电释放，确认接地指示灯变绿。

4．在批控仪上刷下卡，核对装车信息，批控器与提货单信息一致时，收取槽车司机的车钥匙和装车卡，可以准备进行装车；

（三） LPG槽车装车

以LPG汽车装车鹤管0322-LA-02A为例，对LPG装车系统进行装车。

1．操作员将0322-LA-02A的气、液相臂快速接头与槽车的排气管和卸料管连接。

2．打开LPG根部大阀，再打开液相臂手动隔离阀，再在批控器上刷卡进行确认总量并开始装车，流量控制阀自动缓慢打开，LPG缓慢流入槽车内，对槽车进行充装，装车量达到预装量400-500KG时，流量控制阀开度为60％，待装车量达到预装量90%时，流量控制阀开度缓慢减小，直到槽车装满，在充装过程中随时注意槽车压力表的变化，当超压时（＜1MPA），对比槽车压力和球罐压力，若槽车压力高于球罐压力时，及时打开气相阀门对槽车进行泄压，防止发生事故；若槽车压力达到1MPA左右（球罐压力）则此车停装走人。

（四）装车结束

当装车结束时，打开撬体液相或车上液相放空阀门，将残液放空到大气，若气相返气了，则也打开撬体气相或车上气相放空阀门放空。无返气则不需要放空。放空结束后，断开气、液相臂；断开槽车接地，操作员将槽车断开接地系统，确认接地指示灯变红。关闭根部大阀。

（五）装车结束

1．装车完毕后，司机将车开到地磅上，记录重车重量；

2．生成出货单：空车、重车重量、预装、实装量，司机信息，开票员、操作员、装车开始、结束时间，鹤位、物料；

3．司机签字后，开车离开；

6、巡检

1．检查装车作业的液流方向是否正确；

2．观察罐车和贮罐的压力、液位和温度有没有出现异常；

7、常见故障处理

发现异常情况及时汇报，并采取相应措施，紧急情况可先停车再汇报；生产条件变化或有异常情况应做好记录详细交班。常见故障、原因及排除方法如下：

8、日常维护保养

LPG汽车装车系统的日常维护分为三种，主要有日常检查、季度检修和定期检修。

1．日常检查：

检查各种仪表是否工作正常、稳定,电流不应超过额定值；压力表指针应在设计范围;发现问题及时处理；

2．季度检修

在不拆卸零部件的情况下对设备外表进行清洗和小修。

3．定期检修

旋转接头在正常情况下，不必进行维护保养，一般使用一至二年后进行一次直观检查，如必须拆卸旋转接头，应注意保护好密封面，不得有任何损伤并保持清洁，否则将造成旋转接头的泄漏；在使用二年左右时间后应对旋转接头进行一次换润滑油；每年应对平衡缸平衡状态进行一次检修，缸筒内并加入少量润滑脂，以保证装卸臂操作的灵活性；

9、注意事项

1．罐车灌装及集装箱灌装，必须有供销部门出具的产品提货单并量单相符，无提货单不得进行灌装作业；

2．装卸车辆及有关人员必须具有国家规定的资质并符合安全要求；装卸人员必须熟悉所装卸物料的危险特性及应急处理措施；

3．车辆进行灌装作业时不能开音响系统，不能在站内维修车辆及在灌装现场使用手机；

4．装卸车过程中，操作人员、驾驶人员等均不能离开现场，需时时检查运行情况，出现异常立即停机排除故障；

5．雷雨天严禁装卸作业，附近有明火严禁装卸作业，罐车异常严禁装卸作业，检测出泄漏或其他的不安全因素，立即停止装卸作业；

6．每次装卸作业完毕后均应做好记录，驾驶员必须亲自确认汽车罐车与装卸装置的所有连接件，是否妥善分离，方能启动车辆；

7．作业过程中出现物料溅到人员皮肤上时，应该尽快到距离最近的洗眼器和冲洗器进行冲洗；

8．作业完毕后，须将鹤管推至发油台一侧，并将鹤管升降臂60°位置，使平衡器处于放松状态
